Šta je FID sklopka i čemu služi

Posted by

16/09/2025

On 15/09/2025

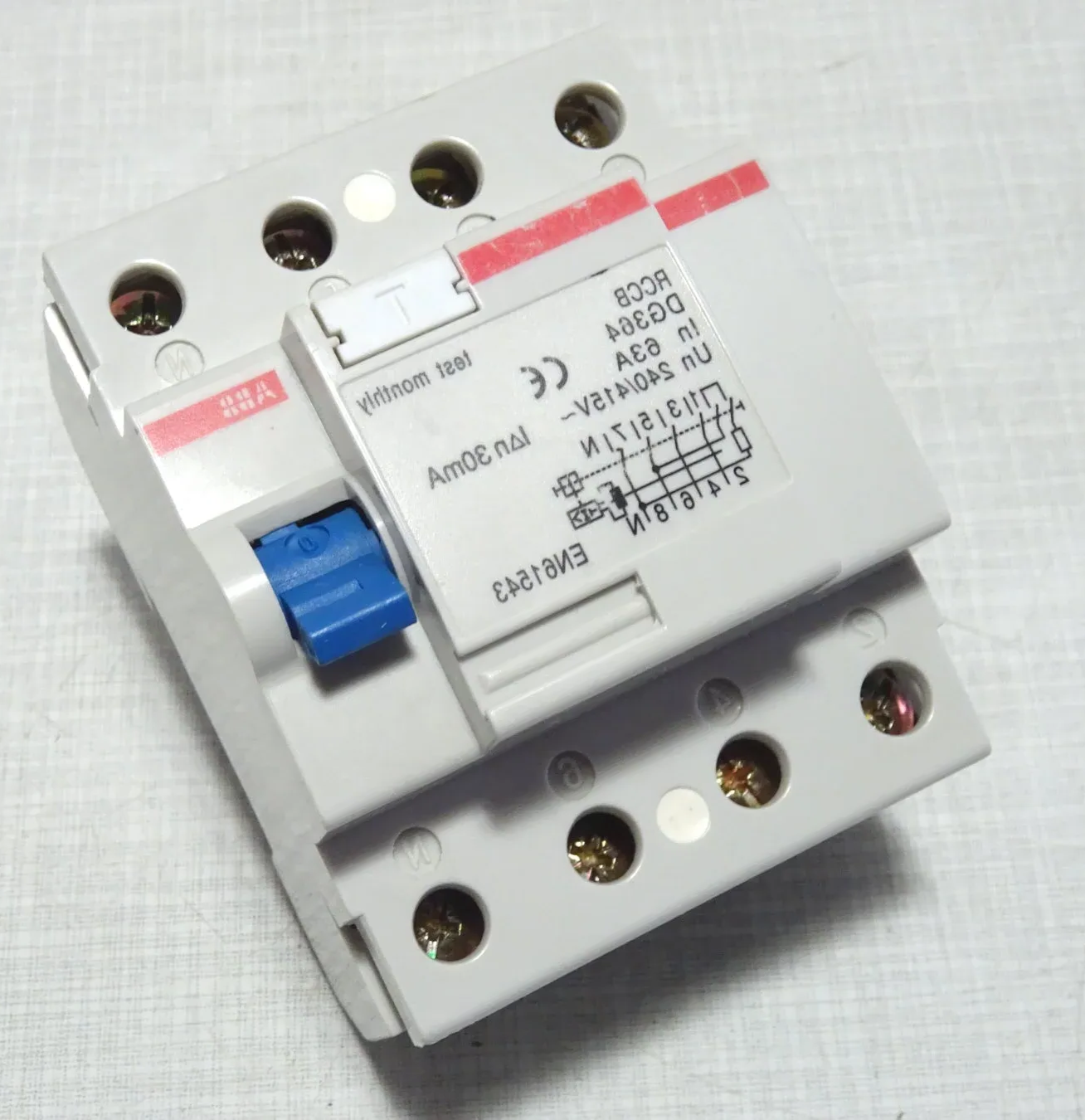

FID sklopka ili Fidova sklopka je zaštitni uređaj u električnim instalacijama. Za razliku od osigurača čija je primarna uloga zaštita električnih instalacija i uređaja od prekostrujnih opterećenja, zemljospoja i kratkospja, FID ili ispravnije RCD sklopka detektuje kvar odnosno curenje struje usled oštećenja potrošača i provodnika.

Princip rada FID sklopke

FID sklopka vrši konstantno merenje struje ulaznih faza preko integrisanog strujnog transformatora na svojim ulazima L1, L2, L3 za trofazne odnosno kroz L1 za monofazne modele koje teku ka potrošaču a ta ista struja vraća kroz neutralni provodnik N .

Ako se pristimo Kirhofovog pravila za struju I Kirhofov zakon kaže da je zbir svih struja koje ulaze u čvor jednak zbiru svih struja koje izlaze iz njega.

Te FID sklopka radi ovako:

Ukoliko je sve u redu I faza=I nula⇒ ΣI = 0

magnetno polje u torusu se poništava i sklopka ne reaguje.

Ukoliko dođe do curenja struje bilo kroz oštećeni provodnik u zidu, neispravni grejač u šporetu, bojleru ili bilo kojem drugom potrošaču ka uzemljenju

I faza ≠ I nula ⇒ ΣI ≠ 0

nastaje razlika, tj. rezidualna struja koja indukuje signal u torusu i elektromagnet otpušta mehanizam i FID prekida napajanje električnom energijom .

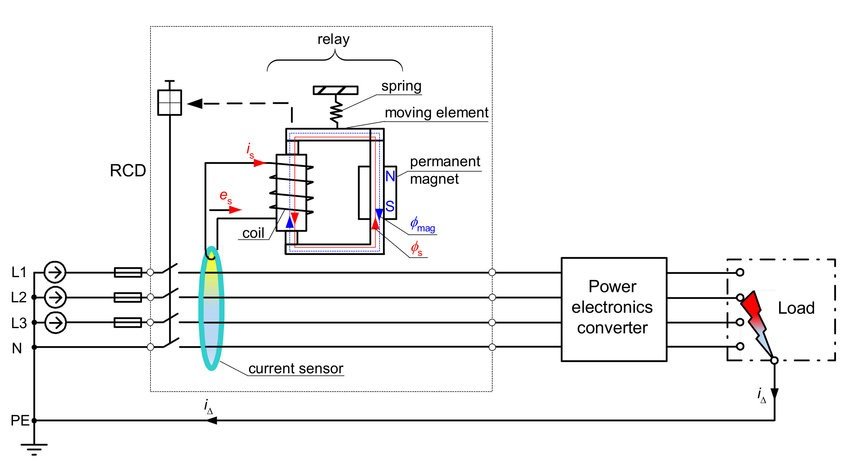

Na slici je prikazana principejalna šema fid sklopke.

KAKO FID SKLOPKA SLUŽI U PRAKSI

Ako znamo da postoje više vrsta standarda distributivnih sistema kao što su TN , TT i IT i više tipova izvedbi načina osiguranja odvoda napona (TNC-S , TNC ,TN-S i drugi) uočavamo da RCD ili fidova sklopka nema svoju primenu jedino u IT sistemima napajanja. Ipak postoji ogromna dilema rasprosranjena u struci da je potpuno nepotrebno koristiti FID sklopku kod takozvanih nulovanih sistema gde je nulti provodnik izjedačen potencijalom sa provodnikom za uzemljenje u razvodnom ormanu.

Ipak imajući u obzir povoljnu cenu FID sklopki danas sve češće pronalazimo i po više Fidovih RCD sklopki u domaćinstvima. Od kojih se jedna stavlja u u glavni razvodni orman sa osiguračima , dok se druga osetljivija postavlja u tablu koja napaja kupatilo.

U praksi FID sklopka čuva živote ljude od napona dodira koji se javlja usled nestručnog povezivanja, instalacije ili kvarova.

Recimo ukoliko dođe do probijanja grejača u bojleru maksimalna struja greške ne mora biti dovoljno velika da okine osigurač ali može biti dovoljno velika da usmrti čoveka i nanese trajne posledice. Tehničkim propisima gornja granica napona dodira je 65 V te ćemo se osvrnuti i na tabelu struja i posledica koje mogu doneti.

Kao što vidimo struje su daleko manje od nominalnih struja osigurača, koji i nemaju istu namenu kao Fidova sklopka, te je FID sklopka nužni element za zaštitu ljudi a naračito u tipovima sistema gde su N i PE provodnici odvojeni.

Dakle ugradnjom FID sklopke ukoliko dođe do proboja provodnika ka zemlji u nominalnoj deklarisanoj struji za taj uređaj , doći će do momentalnog isključenja sklopke i prekida napajanja u kratkom vremenskom roku.

KAKO SU FID SKLOPKE PODELJENJE

Tip	PRIMENA	REAKCIJA NA NAPON
Tip AC	U Domaćinstvima	Samo na naizmeničnu struju
Tip A	Za uređaje sa elektronikom I inverterskim napajanjem	Na naizmeničnu i pulsirajuću jednosmernu struju
Tip B	Za instalacije i industrijske primene	Na sve tipove strujne greške (AC I DC)

PODELA PREMA VREMENU REAGOVANJA

Standardna – reaguju odmah bez vremenskog zatezanja

Tip S – sa vremenskom zadrškom od 40ms (koristi se kao glavna sklopka u razvodnom ormanu)

Tip G – sa vremenskim zadrškom od minimum 10ms

PODELA PREMA STRUJI GREŠKE

30 mA

Zaštita ljudi od direktnog dodira (strujni udar).

Najčešće u domaćinstvima, kupatilima, utičnicama.

Brzo isključuju da bi struja kroz telo bila ispod opasne granice.

100 mA

Zaštita od požara usled curenja struje.

Može se koristiti i kao dodatna zaštita za više strujnih krugova.

300 mA

Pretežno zaštita objekata od požara.

Ne štiti pouzdano ljude, ali značajno smanjuje rizik od zapaljenja instalacije.

500 mA i više

Industrijska postrojenja, zaštita većih celina od požara.

Koriste se za selektivnu zaštitu (da ne bi nepotrebno isključivali ceo sistem)

ISPITIVANJE FID SKLOPKE

Imajući u vidu da su FID sklopke bitan element u instalaciji, naše poverenje pružili smo renomiranim brendovima kao što su ABB I LS koji unapred vrše testiranje I višegodišnju garanciju na osnovu deklarisanih specifikacija.

Ali I pored toga svaku FID RCD sklopku možemo testirati pritiskom na test dugme, I ukoliko dođe do isključenja možemo se uzdati u našu bezbednost od strujnog udara usled kvarova kućnih uređaja.
